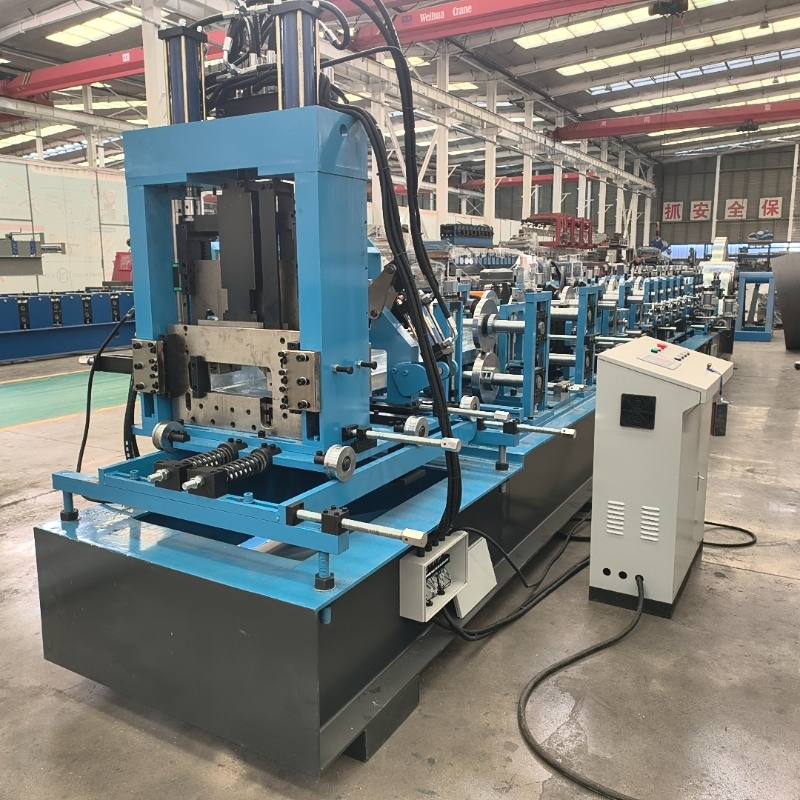

CZ Gordingmachine

Productbeschrijving

Als het om de productie van grote hoeveelheden staal gaat,Parfuis het go-to-merk voor deCZ-rolvormmachinemet Electric Mold Change, dat een naadloze mix van snelheid en structurele integriteit biedt. In het moderne bouwlandschap is tijd het ultieme betaalmiddel. Traditionele handmatige aanpassingen voor de productie van C- en Z-gording zijn niet langer haalbaar voor concurrerende bedrijven. Dit is waar onze vooruitgang is geboektCZ-rolvormmachinemet Electric Mold Change-stappen, waardoor uren aan insteltijd worden omgezet in slechts enkele seconden geautomatiseerde precisie.

Productspecificaties:

Toepasselijke materialen: Q235 warmgewalst stripstaal of warmgewalst gegalvaniseerd stripstaal (1,5-3,0 mm)

Prestatieparameters

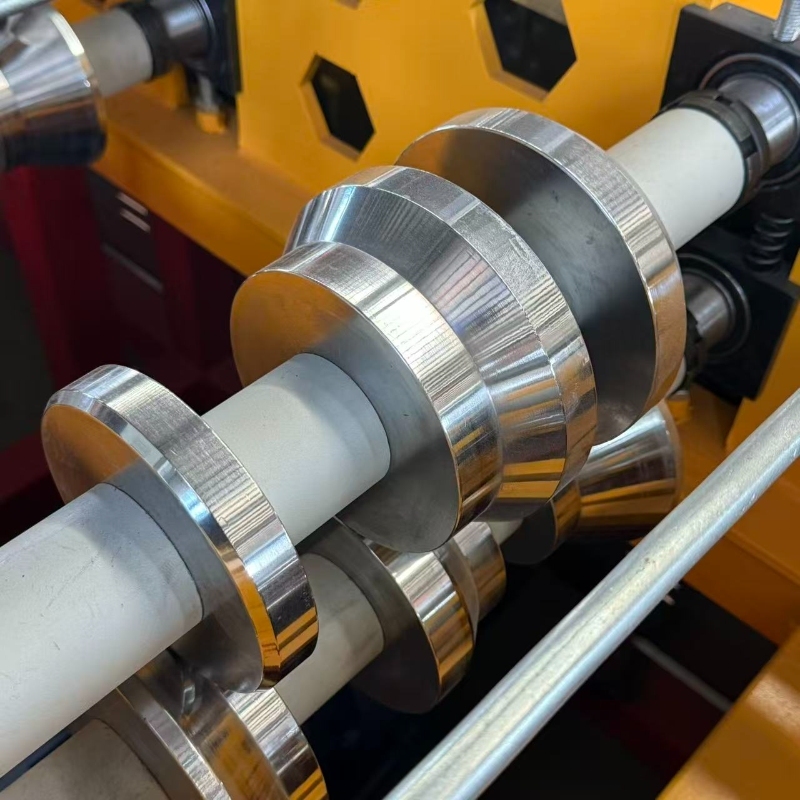

Rolmateriaal:

1. Hoofdrollen: GCr15 lagerstaal

Hulpzijrollen: Cr12-staal

Verwerkingstechnologie:Smeden Temperen + Ruw Draaien + Afschrikbehandeling (HRC58-60) + CNC Afwerking Draaien, gevolgd door polijsten en hardverchromen

2.Hoofdas:

Materiaal:Motoraandrijfas: 40Cr staal; Andere rolschachten: 45# staal

Verwerkingstechnologie:Afschrik- en temperbehandeling (HB210-230) + Ruw draaien + Cilindrisch slijpen + Oppervlaktepolijsten en hardverchromen

Het vormen van hoofdmachine

Voeden: Geleideas + Geleidewiel

Nivellering:3 bovenrollen + 4 onderrollen + invoer in twee fasen

Materiaal:45# staal

Verwerkingstechnologie:Ruw draaien + Hoogfrequente warmtebehandeling (HRC50-55) + Cilindrische afwerking Slijpen + Oppervlaktepolijsten en hardverchromen

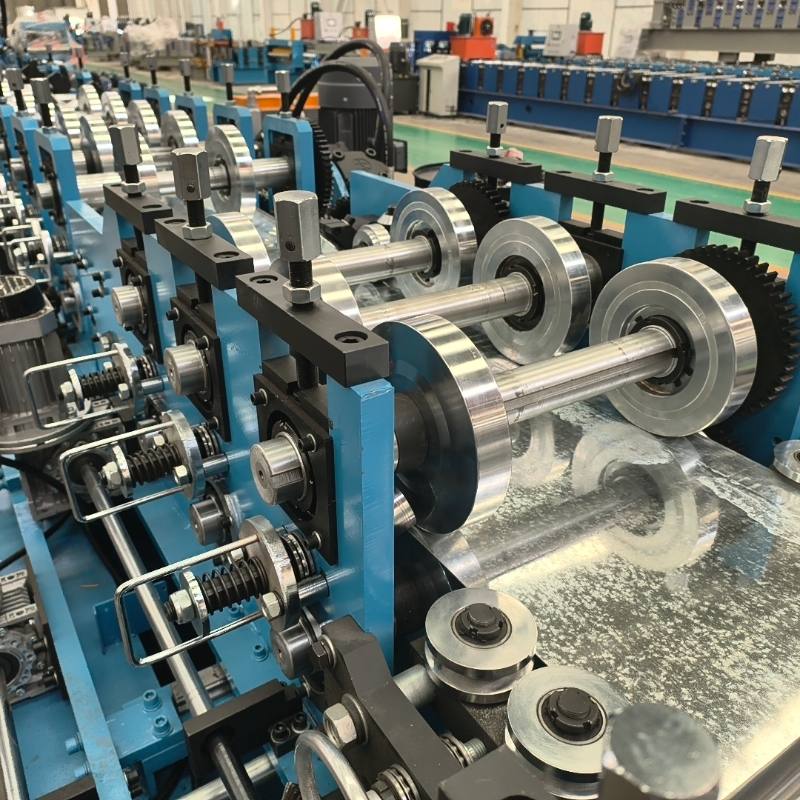

Belangrijkste vormen:18 vormstations

Uitgerust met 13 sets CZ verwisselbare modules. Het schakelen kan door 180 graden te draaien en de specificatiegrootte kan via elektrische knoppen worden aangepast.

Ribpersen:In-line rechte rib

Rechttrekken:CZ-specifiek twee-assig richt met 10 rollen + twee-axiaal richt met 4 rollen, in totaal twee richteenheden

Voeding:Uitgerust met transmissie, aangedreven door tandwielen op de bovenste en onderste as

Ponsen:Ponsen met één en twee gaten na het vormen

Optioneel met ronde gaten (Φ14mm, Φ16mm) en ovale gaten (28×16mm, 28×14mm)

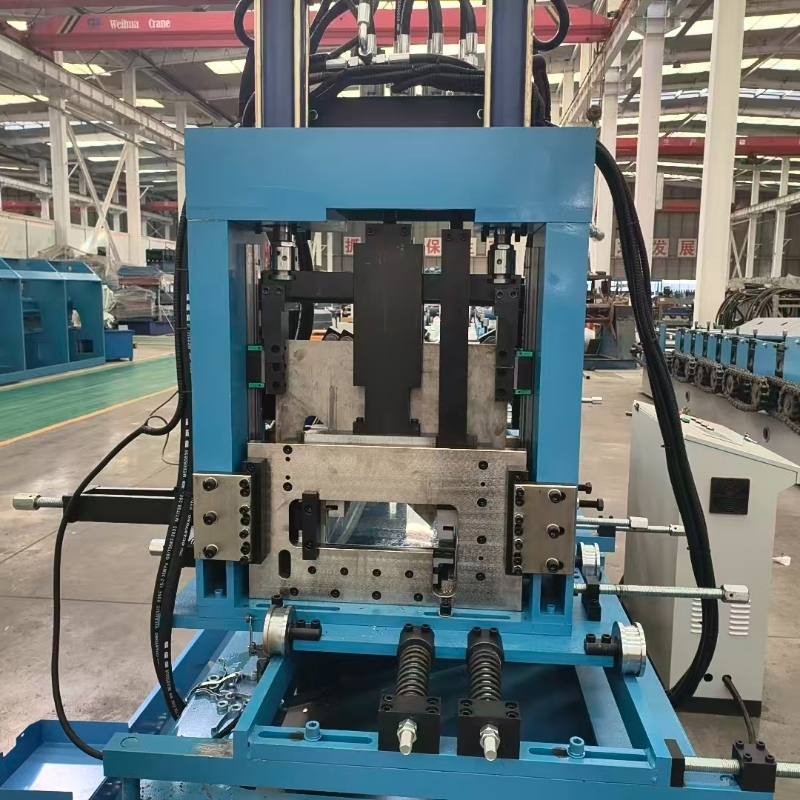

Scheren:Traploos knipsysteem na het vormen, geen gereedschapswissel nodig voor het knippen, handmatige matrijswissel

Snijmateriaal:Cr12-staal

Controlesysteem

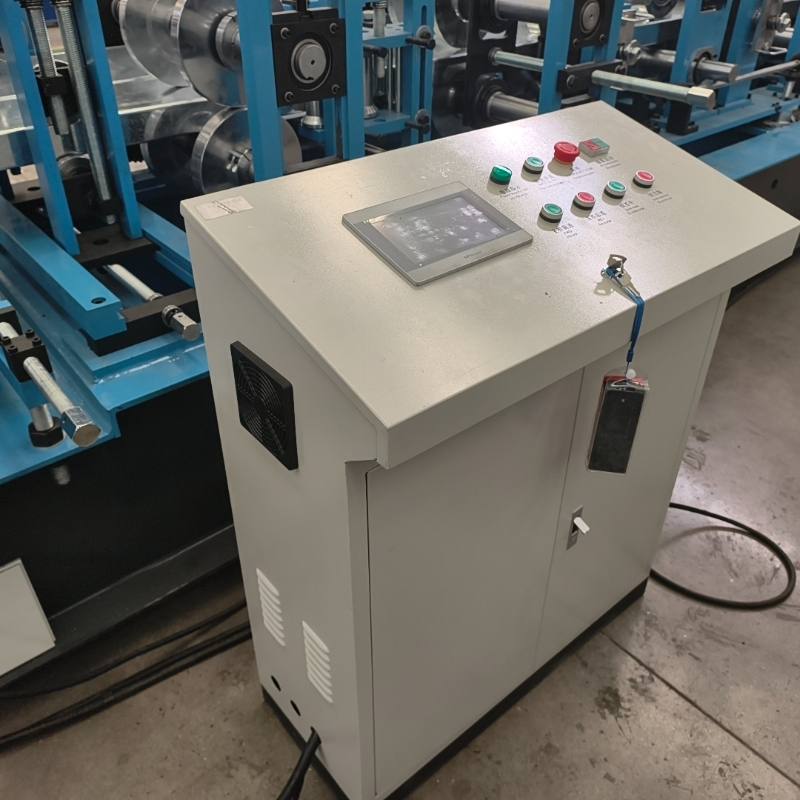

Hoofdbesturingskast:1 eenheid (luchtvaartstekker)
Vormveranderingsmethode:Elektrische matrijswissel (drie matrijswisselmotoren: 0,75 kW×3)
Verdeelkast voor schimmelwissel:1 unit (geïnstalleerd in het midden van het frame)
Externe controller:1 eenheid (vergemakkelijkt de controle over de voorwaartse en achterwaartse beweging tijdens productie en inbedrijfstelling)

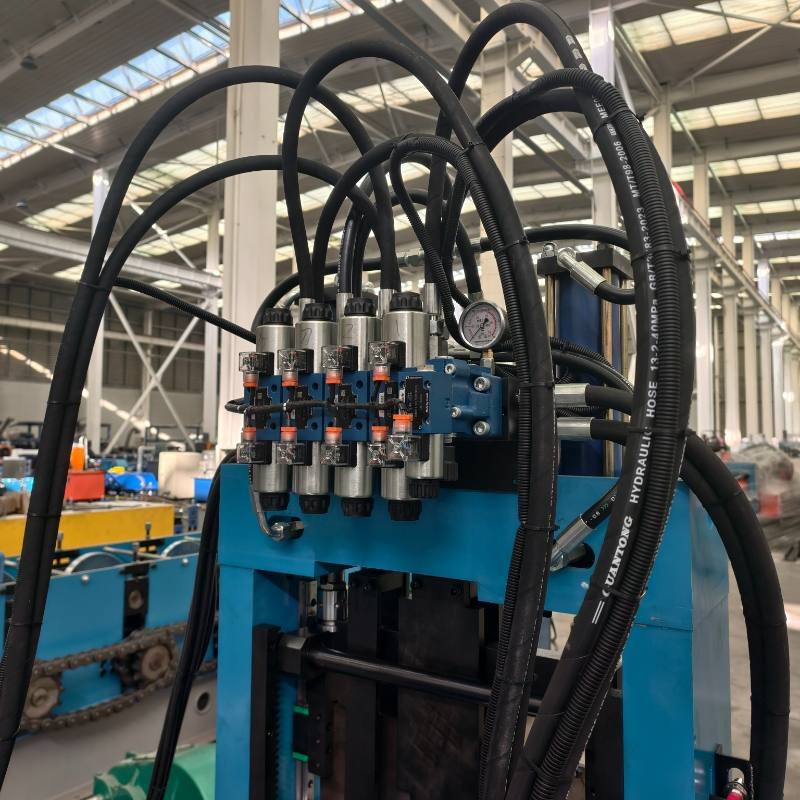

Hydraulisch systeem

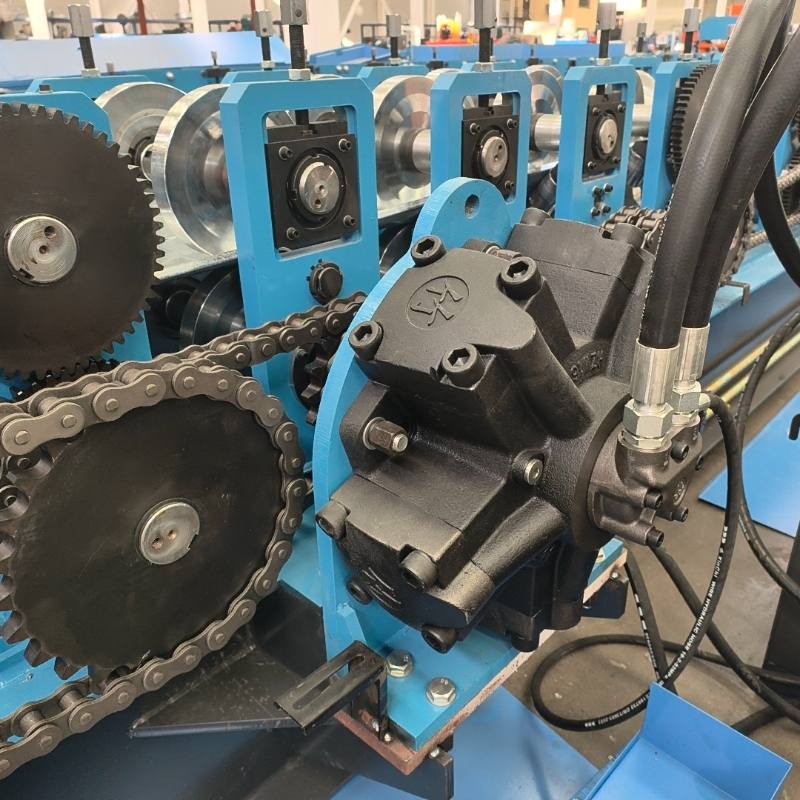

Hydraulische motor:Extern drijfstangtype met vijf sterren zuiger (Ningbo Hanzhu)
Hydraulisch station:
Kracht van hydraulische post:22 kW
Capaciteit olietank:500L IV. Afrollend laadvermogen: 5T
Aanscherpingsmethode:Met de hand aangedraaid, met vier schakels in het midden naar buiten gericht
Rem:Spindel dubbele klemming

Materiaal ondersteunende tafel

• Materiaal ondersteunende lengte:3m, 2 eenheden
• Ondersteunende methode:Frame gelast door kanaalstaal en hoekstaal, met rollen op het oppervlak geïnstalleerd

Waarom kiezen voor het Parfu elektrische matrijswisselsysteem?

Het belangrijkste voordeel van het Parfu-systeem ligt in de intelligente integratie ervan. In tegenstelling tot traditionele machines waarbij de rollen handmatig moeten worden gedemonteerd, maakt onze CZ-rolvormmachine met elektrische matrijswissel gebruik van een PLC-gestuurd motorsysteem om de vormgereedschappen te roteren en aan te passen.

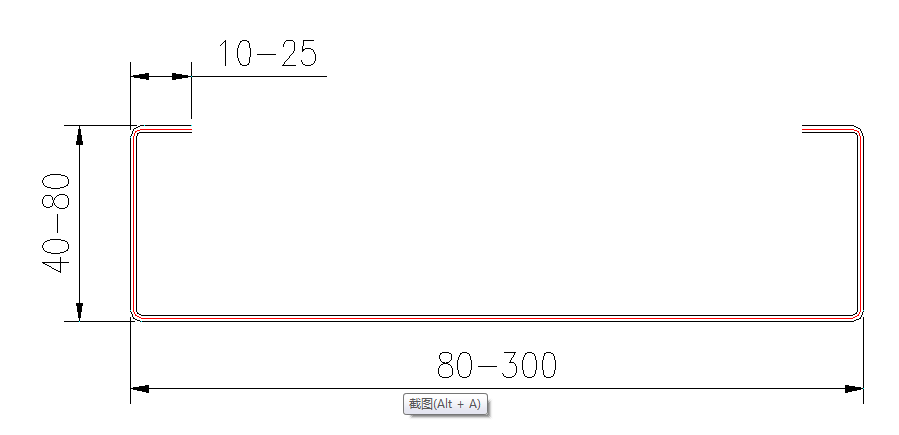

Snelle omschakeling: Overgang tussen C- en Z-profielen of verschillende maten (100 mm tot 300 mm) zonder een enkele sleutel op te tillen.
Ongeëvenaarde nauwkeurigheid: De elektrische aandrijving zorgt ervoor dat elke afstelling tot op de millimeter nauwkeurig wordt gekalibreerd, waardoor materiaalverspilling wordt verminderd.
Veiligheid van de operator: Door het vervangen van de matrijs te automatiseren, minimaliseert u het risico op letsel op de werkplek als gevolg van zwaar handmatig tillen.

Industrie-inzicht: OnsCZ Gording rolvormmachineZe zijn ontworpen voor de verwerking van gegalvaniseerd staal met hoge treksterkte, zodat uw productie altijd voldoet aan de internationale bouwnormen.
