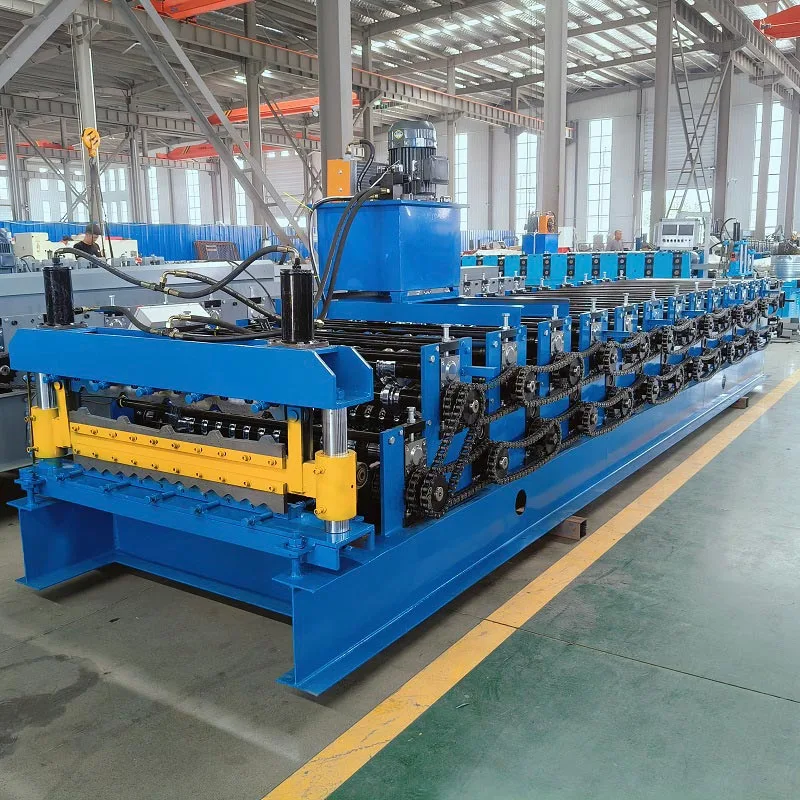

Hoge snelheid dakpaneel rolvormmachine

De term "hoge snelheid" is het belangrijkste kenmerk ervan. Deze hogesnelheidsrolvormmachines voor dakpanelen zijn gebouwd voor het maximale productie-efficiëntie. Hun lijnsnelheden zijn veel hoger dan die van standaard rolvormers. Snelheden overschrijden vaak de 100 meter per minuut. Dit maakt ze essentieel voor grootschalige bouw. Fabrikanten van metaalconstructies en paneelproducenten ook vertrouw op hen. Ze hebben consistente output, superieure kwaliteit en snelle doorlooptijden nodig. Dit helpt om strak te vergaderen schema's en grote vraag.

Hoe werkt deze machine?

Deze rolvormmachine met hoge snelheid voor dakpanelen is een complex systeem. Het integreert mechanische, elektrische en hydraulische/pneumatische onderdelen. De werking ervan kan worden onderverdeeld in belangrijke fasen.

A. Afrollen en voeren

Het proces begint met een decoiler. Er zit een grote, zware metalen spoel in. Een automatisch invoermechanisme richt zich het blad. Vervolgens wordt het soepel in de rolvormsectie gevoerd. Geavanceerde systemen hebben dubbele decoilers. Dit maakt non-stop productie mogelijk. Een nieuwe spoel kan worden geladen en aan de oude worden gelast zonder de machine te stoppen.

B. Voorponsen en inkerven (optioneel maar gebruikelijk)

Veel hogesnelheidsmachines zijn voorzien van een servogestuurd ponsstation. Dit gebeurt vóór het vormingsproces. De De eenheid kan gaten maken, lamellen maken of inkepingen maken. Servo-aangedreven technologie zorgt voor extreme nauwkeurigheid. Het synchroniseert de ponslocaties met de paneellengte. Dit is cruciaal bij schroefgaten of ventilatieopeningen.

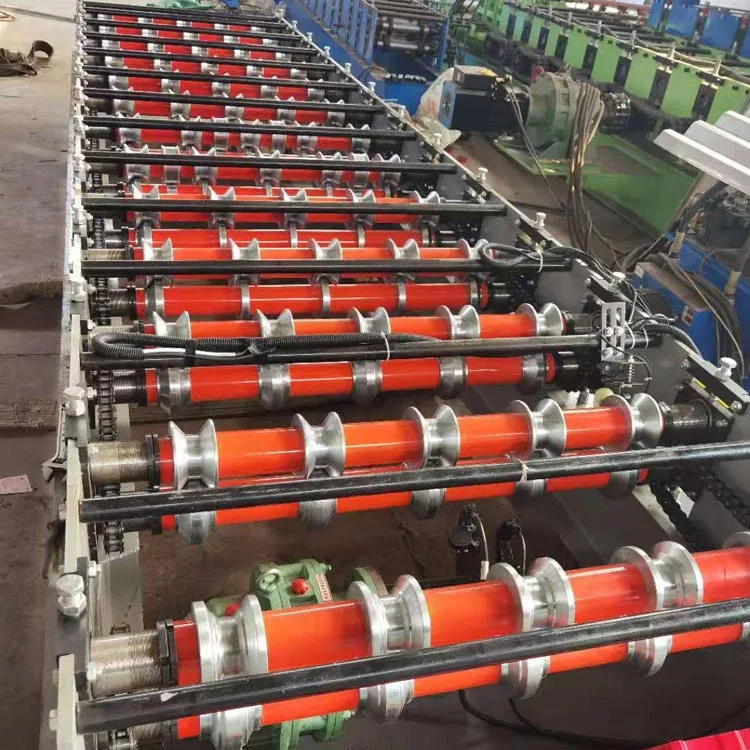

C. Het rolvormproces - de kern

Dit is het hart van de machine. Het heeft een reeks stands. Elke standaard bevat een set gehard stalen rollen. Elke standaard voert een klein, stapsgewijs deel van de vormgeving uit.

Stations: Een typische machine voor een complex profiel kan 15 tot 25 stations hebben. De eerste paar stations maken zachte, initiële bochten. Latere stations verdiepen en verfijnen de vorm geleidelijk.

Rollen: De rollen zijn op maat ontworpen voor een specifiek paneelprofiel. Ze zijn CNC-gefreesd. Ze zijn gemaakt van gehard staal, zoals D2 of Cr12MoV. Dit zorgt voor een hoge hardheid en slijtvastheid. Het garandeert een lange levensduur en constante kwaliteit.

Assen en behuizing: De assen en behuizingen zijn robuust en stijf. Ze moeten bestand zijn tegen hoge krachten die op grote hoogte worden gegenereerd snelheden. Dit voorkomt doorbuiging en garandeert de maatnauwkeurigheid van het product.

D. Snij- en controlesysteem

Nadat het paneel volledig is gevormd, wordt het naar het snijstation verplaatst.

Flying Cut-off: Dit is een cruciale functie voor werking op hoge snelheid. De maai-eenheid beweegt synchroon met de voortschrijdend paneel. Het maakt een zuivere, braamvrije snede op de vooraf ingestelde lengte. De materiaalstroom stopt niet. Na de uitgeschakeld, keert het apparaat snel terug naar de startpositie.

PLC en HMI: Een Programmable Logic Controller (PLC) bestuurt het hele proces. Een operator voert parameters in op a Gebruiksvriendelijk touchscreen (HMI). De PLC synchroniseert de decoiler, het voorponsen, de rolvormaandrijvingen en het vliegen afgesneden. Het biedt ook diagnostische informatie en productiegegevens.

E. Uitvoerverwerking

Een automatisch stapelsysteem verzamelt de afgewerkte panelen en organiseert ze in nette stapels voor verpakking en verpakking verzending. Dit alles minimaliseert handmatige handelingen en vermindert het risico op oppervlakteschade.

Toepassingsscenario's

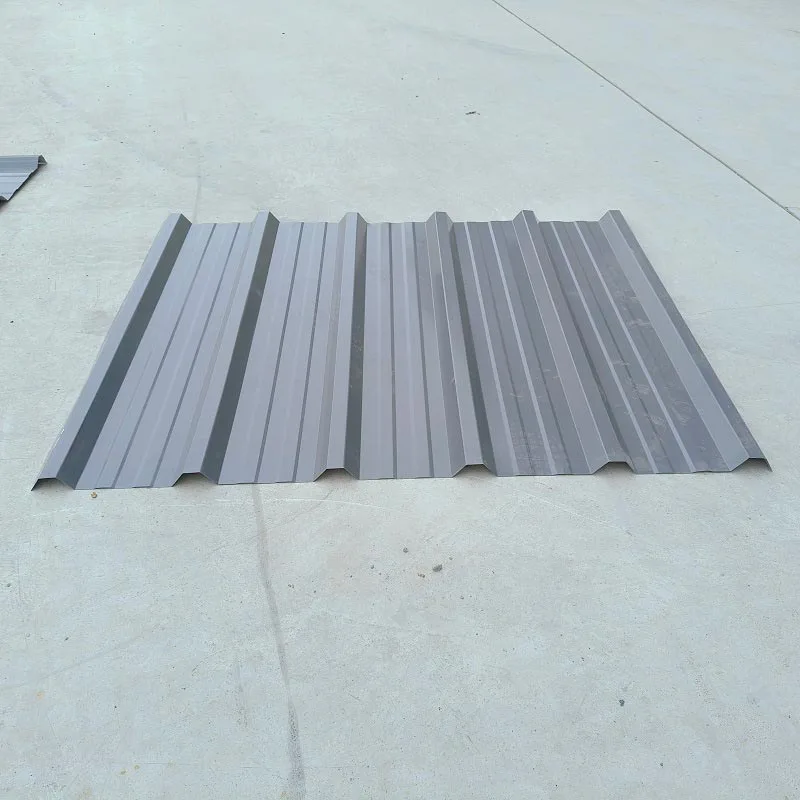

Grootschalige constructie: deze snelle rolvormmachines voor dakpanelen produceren dak- en gevelpanelen. Deze panelen worden gebruikt in magazijnen, fabrieken en winkelcentra.

Geprefabriceerde metalen gebouwen: bedrijven gebruiken ze om hun eigen paneelprofielen efficiënt te produceren.

Panelen voor koude opslag: Ze vormen de metalen huiden die zijn verbonden met isolerende schuimkernen.

Standing Seam Roof (SSR)-systemen: ze produceren panelen met hoge integriteit voor architecturale ontwerpen, bekend om hun lange levensduur en weerbestendige prestaties.

Montageconstructies voor zonnepanelen: zij produceren de lange, op maat gevormde rails en beugels voor grootschalige zonne-energie boerderijen.

Belangrijkste parameters

Belangrijkste voordelen

Uitzonderlijke productie-efficiëntie

Deze hogesnelheidsrolvormmachines voor dakpanelen werken op zeer hoge snelheden. Ze produceren meer panelen per uur. Dit verlaagt de arbeidskosten voor elke eenheid. Het stelt fabrikanten ook in staat grote bestellingen snel te voltooien.

Superieure consistentie en kwaliteit

Het proces is volledig geautomatiseerd en nauwkeurig. Het elimineert menselijke fouten. Ieder paneel heeft dezelfde afmetingen en vorm. Dit zorgt voor een perfecte pasvorm tijdens de montage en een hoogwaardige afwerking.

Materiaalefficiëntie en weinig afval

Het rolvormproces is zeer efficiënt. Er ontstaat heel weinig afval. Afval komt alleen van de spoeluiteinden en geperforeerde gaten. Nauwkeurige lengtecontrole voorkomt bovendien overproductie.

Operationele flexibiliteit

Snelwisselrolsystemen maken snelle profielaanpassingen mogelijk. Hierdoor kan één productielijn verschillende panelen maken typen. De PLC kan voor diverse producten talloze recepten opslaan.

Verminderde arbeidsafhankelijkheid

Het systeem is van begin tot eind in hoge mate geautomatiseerd. Vaak kan slechts één operator de hele lijn bedienen. Dit optimaliseert de toewijzing van personeel.

Verbeterde veiligheid

De machines zijn voorzien van veiligheidsvoorzieningen en noodstoppen. Geautomatiseerde processen verminderen contact van de operator met bewegende delen. Hierdoor ontstaat een veel veiligere werkomgeving.

Kritieke ontwerp- en productiedetails

De superioriteit van een hogesnelheidsdakpaneelrolvormmachine komt voort uit de constructiedetails.

Versnellingsbakontwerp

Hogesnelheidsmachines gebruiken vaak één centrale motor. Het wordt aangesloten op een heavy-duty versnellingsbak. Deze versnellingsbak drijft alle vormingsstations. Dit ontwerp zorgt voor een perfecte synchronisatie. Het voorkomt slippen en "chatter" bij hoge snelheden. Dit is van cruciaal belang voor de profielnauwkeurigheid en oppervlakteafwerking.

Asdiameter en stijfheid

De vormschachten zijn veel groter dan bij standaardmachines. Hun diameter is vaak 80 mm of meer. Dit geweldig stijfheid voorkomt buigen onder hoge belasting. Het zorgt ervoor dat het paneelprofiel over de gehele breedte consistent is.

Precisierollen

De vormrollen zijn erg hard. Ze zijn ook geslepen en gepolijst tot een spiegelafwerking. Dit hoogwaardige oppervlak voorkomt krassen op het paneel. Het zorgt voor een onberispelijke, marktrijpe uitstraling.

Robuust basisframe

De gehele machine staat op een zware, versterkte basis. Dit frame is gemaakt van dikke stalen platen. De massa wordt gedempt trillingen. Dit is essentieel voor een stabiele, soepele werking bij hoge snelheden.

Geavanceerd besturingssysteem

Het besturingssysteem doet meer dan basisbewerkingen. Het kan automatisch fouten diagnosticeren. Het rapporteert productiegegevens en houdt de downtime bij. Het biedt ook netwerkconnectiviteit voor fabrieksbrede integratie.

Smeersysteem

Veel hogesnelheidsmachines hebben automatische smering. Dit systeem smeert de vormstations continu. Het vermindert stilstand door onderhoud en verlengt de levensduur van componenten.
